2023年6月

第 1 题单选题

如图所示电路，下列说法正确的是？

A.

电路中电阻R3和电阻R4是并联

B.

当电源电压升高时，支路电流Ia减小

C.

支路电流Ia和Ib的值可能相同

D.

两个支路的电阻之和相同，即R1+R2=R3+R4

第 2 题单选题

2.下列选项中，一般用作传感器是？（）

A.

直流马达

B.

按键开关

C.

舵机

D.

蜂鸣器

第 3 题单选题

3.程序模块如下，串口监视器输出的值是？（）

A.

10

B.

25

C.

30

D.

55

第 4 题单选题

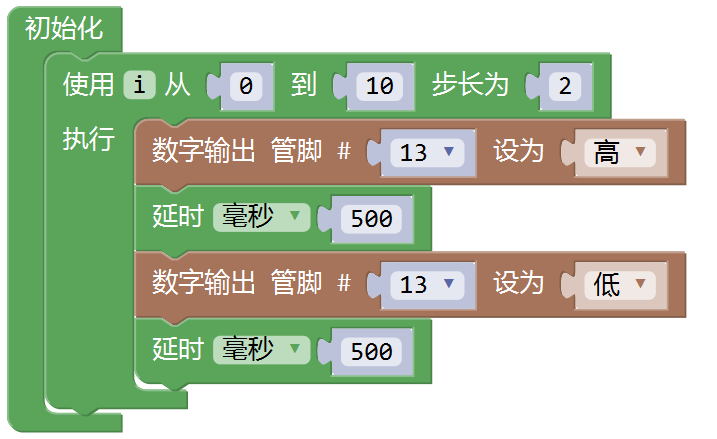

4.Arduino UNO/Nano主控板，下图程序运行时，板载LED灯闪烁的次数是？（）

A.

5

B.

6

C.

10

D.

11

第 5 题单选题

5.按键模块连接到2引脚，LED灯模块连接到3引脚，程序如下，下列说法正确的是？（）

A.

按键按下后LED点亮

B.

按键按下后LED灯熄灭

C.

按键按下后LED灯闪烁

D.

按键按下后，LED灯可能点亮也可能熄灭

第 6 题单选题

6.一般情况下，下列器件中，可使用下图程序模块的是？（）

A.

按键开关模块

B.

LED模块

C.

蜂鸣器模块

D.

舵机

第 7 题单选题

7.正常情况下，人体的安全电压不高于？（）

A.

5V

B.

12V

C.

36V

D.

220V

第 8 题单选题

8.下列选项中，用于表示电压单位名称的是？（）

A.

安培

B.

瓦特

C.

欧姆

D.

伏特

第 9 题单选题

9.Arduino UNO/Nano主控板，下图程序模块中变量val值的有效范围是？（）

A.

0/1

B.

0~5

C.

0~255

D.

0~1023

第 10 题单选题

10.控制装置中，将非电的物理量转化为电信号的器件是？（）

A.

执行器

B.

传感器

C.

数字信号

D.

模拟信号

第 11 题单选题

11.Arduino UNO/Nano主控板，电位器连接到A0引脚，下图程序运行时，变量potVal值的范围是？（）

A.

0~100

B.

100~255

C.

0~1023

D.

255~1023

第 12 题单选题

12.Arduino Nano主控板，通过光敏电阻控制LED灯亮度的变化。电路搭设及程序如下图所示，当光照强度逐渐减弱时，LED的亮度变化是？（）

A.

LED灯逐渐变暗

B.

LED灯逐渐变亮

C.

LED灯闪烁

D.

LED灯亮度保持不变

第 13 题单选题

13.下列选项所示流程图图例中，用于表示程序开始和结束的是？（）

A.

A

B.

B

C.

C

D.

D

第 14 题单选题

14.程序模块如下，串口监视器输出的值是？（）

A.

B.

C.

D.

第 15 题单选题

15.程序模块如下，该模块属于？（）

A.

顺序结构

B.

循环结构

C.

选择结构

D.

单分支结构

第 16 题单选题

16.下列选项中，表示元器件电源（正极）的符号标识有？（）

A.

-

B.

VCC

C.

G

D.

GND

第 17 题单选题

17.Arduino UNO/Nano主控板，具有模拟信号输出功能的引脚数量有？（）

A.

6个

B.

1个

C.

20个

D.

22个

第 18 题单选题

18.Arduino UNO/Nano主控板，通过超声波传感器检测障碍物的距离来控制LED灯亮度的变化，LED灯的阳极（正极）连接到主控板的6引脚，当障碍物靠近时，LED灯逐渐变亮，程序如下图所示，其中红框A对应的程序是？（）

A.

A

B.

B

C.

C

D.

D

第 19 题单选题

19.下列电路符号中，用于标识电阻的是？（）

A.

A

B.

B

C.

C

D.

D

第 20 题单选题

20.下列选项中，属于绝缘体的是？（）

A.

杜邦线

B.

钥匙

C.

橡胶棒

D.

自来水

第 21 题多选题

21.下列有关Arduino的描述中，正确的是？（）

A.

Arduino仅指硬件主控板

B.

Arduino仅指Arduino 图形化编程语言

C.

我们所使用的Arduino UNO主控板是众多Arduino主控板中的一种

D.

Arduino以开源的方式进行推广

确定

第 22 题多选题

22.如图所示电路中，不正确的有？（）

A.

电路A

B.

电路B

C.

电路C

D.

电路D

确定

第 23 题多选题

23.采用Arduino UNO/Nano主控板为外设供电，主控板可提供的电压输出有？（）

A.

3V

B.

3.3V

C.

5V

D.

12V

确定

第 24 题多选题

24.下列选项中，可实现延时0.01秒的有？（）

A.

A

B.

B

C.

C

D.

D

确定

第 25 题多选题

25.Arduino UNO/Nano主控板，下列选项中，可用于存储数据的外设有？（）

A.

SRAM

B.

Flash

C.

EEPROM

D.

GPIO

确定

第 26 题判断题

26.下图程序模块的运算结果是1。（）

A.

A. 正确

B.

B. 错误

第 27 题判断题

27.电路搭设完毕，通电前要检查电路，避免元器件正负极反接而造成元器件损坏。（）

A.

A. 正确

B.

B. 错误

第 28 题判断题

28.串联电路中各用电器的电流相等。（）

A.

A. 正确

B.

B. 错误

第 29 题判断题

29.正常情况下，Arduino UNO/Nano主控板单个引脚的最大输出电流是20mA。（）

A.

A. 正确

B.

B. 错误

第 30 题判断题

30.Arduino UNO/Nano主控板的模拟输出引脚，也可以作为数字输入引脚使用。（）

A.

A. 正确

B.

B. 错误
