2020年6月

第 1 题单选题

1. Arduino UNO主控板数字信号引脚的工作模式，下列说法正确的是？

A.

有数字信号输入模式、数字信号输出模式两种

B.

有数字信号输入模式、数字信号输出模式、内部下拉数字信号输入模式三种

C.

有数字信号输入模式、数字信号输出模式、内部上拉数字信号输入模式三种

D.

有高电平模式、低电平模式两种

第 2 题单选题

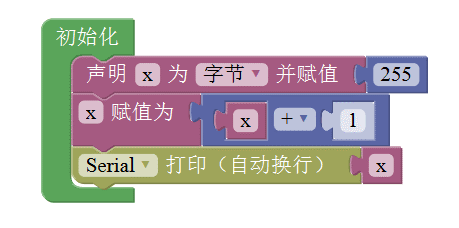

2. 执行如下语句,串口监视器的显示值是？

A.

0

B.

1

C.

255

D.

256

第 3 题单选题

3.在我们的日常生活中接触过许多家用电器，比如电灯、电冰箱、洗衣机、电脑等，家用电器之间的连接方法是?

A.

A. 都是串联

B.

B. 都是并联

C.

C. 可以串联，也可以是并联

D.

D. 多盏电灯应该是串联，电脑与电冰箱等应该并联

第 4 题单选题

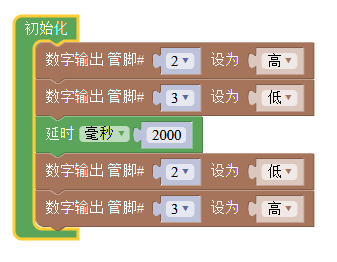

4.执行下列语句，3秒后，2、3引脚的状态？

A.

高、低

B.

低、高

C.

高、高

D.

低、低

第 5 题单选题

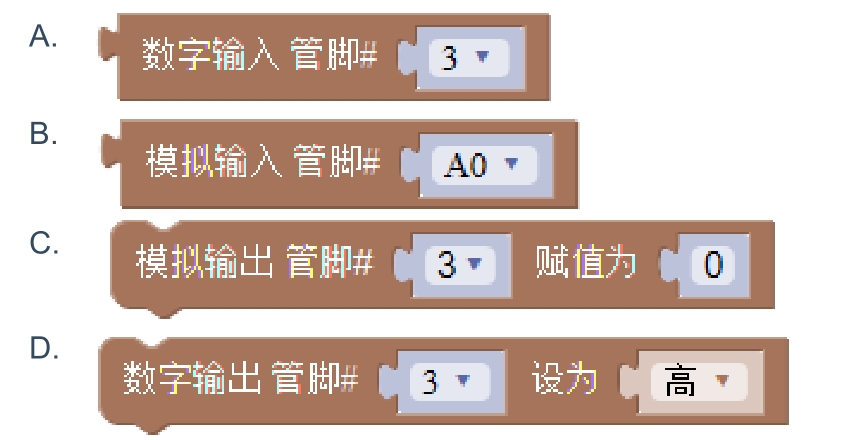

5.读取电路中按键的返回值时，使用下列哪个模块?

A.

B.

C.

D.

第 6 题单选题

6.对此模块描述正确的是？

A.

此模块一共循环1次

B.

此模块一共循环4次

C.

此模块一共循环5次

D.

此模块一共循环6次

第 7 题单选题

8.下列电路中，属于串联电路的有?

A.

B.

C.

D.

第 8 题单选题

9.电压过高会对人体造成伤害，经验表明人体安全电压不得高于?

A.

220V

B.

36V

C.

12V

D.

5V

第 9 题单选题

10.在常温情况下，下列物体属于绝缘体的是?

A.

石墨

B.

普通橡胶

C.

水银

D.

潮湿的木头

第 10 题单选题

11.利用光敏电阻传感器向Arduino模拟输入A3口发送信息，下列值可能是返回值的是？

A.

-128

B.

256

C.

-52

D.

1024

第 11 题单选题

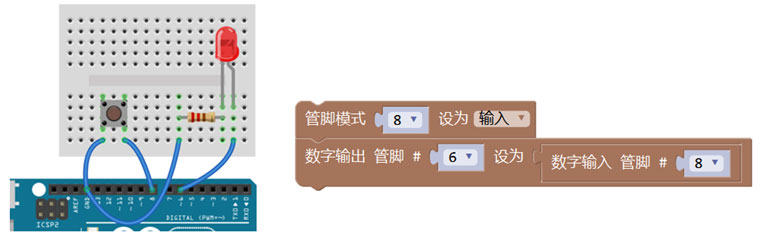

12.下图是一个按键控制LED灯的电路连接图，和对应的程序。当按键断开和闭合时，LED灯的状态是？

A.

A. 亮灭

B.

B. 灭亮

C.

C. 不确定灭

D.

D. 灭灭

第 12 题单选题

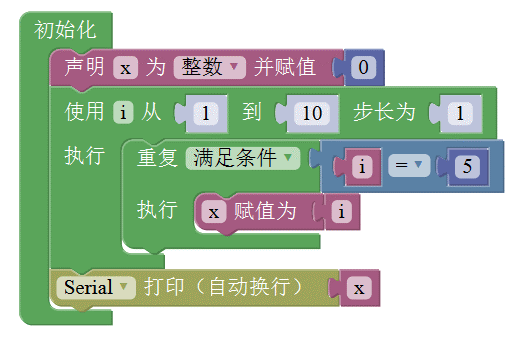

13.下图程序运行结束后，串口监视器显示的x的数值是多少？

A.

0

B.

1

C.

10

D.

无结果

第 13 题单选题

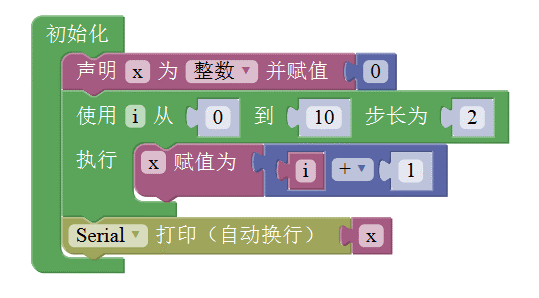

15.下图程序运行结束后，串口监视器显示的x的数值是多少？

A.

0

B.

1

C.

11

D.

12

第 14 题单选题

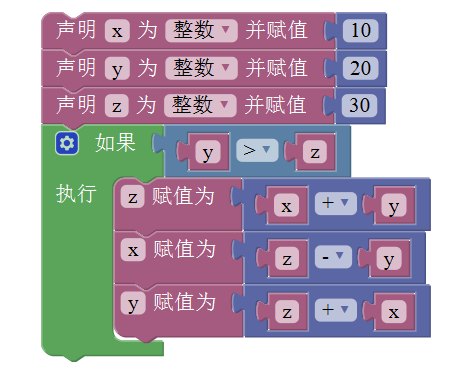

16.执行以下语句后x,y,z的值是？

A.

x=10,y=40,z=30

B.

x=10,y=50,z=40

C.

x=10,y=20,z=30

D.

x=50,y=30,z=10

第 15 题单选题

17.下列关于电阻叙述正确的是？

A.

电路两端的电压越大，电路中的电阻就越大

B.

通过导体的电流强度减小，导体的电阻就增大

C.

导体的电阻跟电压成正比，跟电流强度成反比

D.

导体的电阻表示导体对电流阻碍的性质，不随电压、电流的改变而改变

第 16 题单选题

18.理想二极管的反向电阻为？

A.

A. 0Ω

B.

B. 无穷大

C.

C. 约1KΩ

D.

D. 220Ω

第 17 题单选题

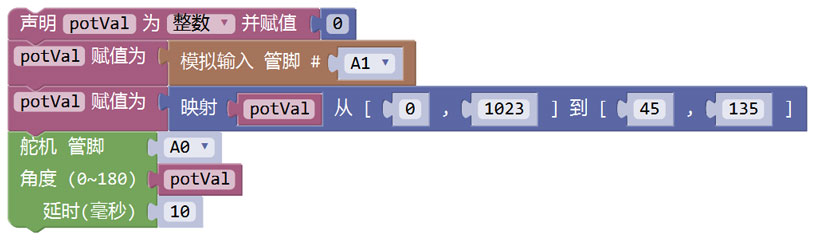

19.Arduino UNO或Nano主控板，通过电位器旋转控制舵机的角度程序运行，下列说法不正确的是？

A.

A. 电位器连接在A1引脚，舵机连接在A0引脚

B.

B. 电位器从一端旋转至另外一端时，舵机的角度在45度和135之间变化

C.

C. 当电位器转动到中间位置时，舵机停留在45度

D.

D. 程序中通过变量potVal分别保存电位器的返回值和映射后的角度

第 18 题单选题

20.Arduino UNO主控板采用的是ATmega328P-PU处理器，该处理器的主频为？

A.

4MHz

B.

8MHz

C.

16MHz

D.

32MHz

第 19 题多选题

21.Arduino UNO主控板，下列同时具有数字信号输入、输出和模拟信号输入的引脚有？

A.

3

B.

5

C.

A4

D.

A5

确定

第 20 题多选题

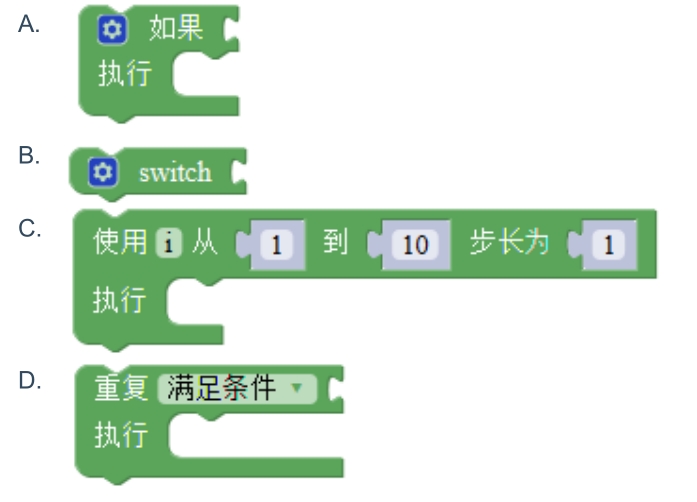

22.下列模块中，属于选择结构的模块有哪些？

A.

B.

C.

D.

确定

第 21 题多选题

23.关于PWM，以下说法不正确的有？

A.

当占空比为10%是，等效输出电压为4.5V

B.

可以利用PWM管脚实现模拟信号输入

C.

PWM是指在数字系统中，通过调整占空比来实现模拟输出

D.

UNO主控板，A0-A5管脚具有PWM模拟输出功能

确定

第 22 题多选题

24.如图所示的电路中，下列说法正确的是？

A.

A. 电流表A1测量的是通过灯L1的电流

B.

B. 电流表A2测量的是通过灯L2的电流

C.

C.L1和L2两端的电压是相同的

D.

D. A2测量的是干路的电流

确定

第 23 题多选题

25.对于这个模块，下列说法正确的是?

A.

A.属于逻辑符号模块

B.

B.此模块可以实现两边条件只要有一个成立，则整体为“真”

C.

C. 此模块的作用是可以实现两边条件要全都成立，则整体为“真”

D.

D. 此模块为逻辑非模块

确定

第 24 题判断题

26.旋转电位器模块和按键模块都属于模拟输入传感器。

A.

A. 正确

B.

B. 错误

第 25 题判断题

27.变量的值在程序中不可以发生改变。

A.

A. 正确

B.

B. 错误

第 26 题判断题

28.导体两端电压为0时，导体的电阻也为0。

A.

A. 正确

B.

B. 错误

第 27 题判断题

29.在电路搭接过程中，只要操作认真，短路对电路是没有影响的。

A.

A. 正确

B.

B. 错误

第 28 题判断题

30.并联电路中，各支路电流与电阻成反比。

A.

A. 正确

B.

B. 错误

第 29 题单选题

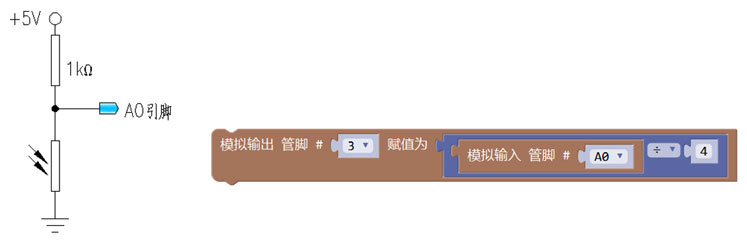

14.LED灯连接D3引脚，下图所示是通过光敏电阻控制LED灯亮度的电路和程序，当光敏电阻上的光照强度增大时LED灯的亮度？

A.

不变

B.

变亮

C.

变暗

D.

闪烁

第 30 题单选题

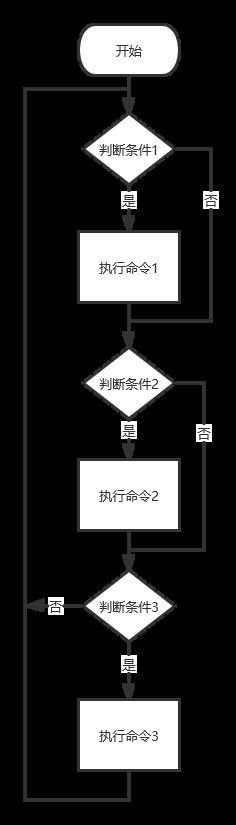

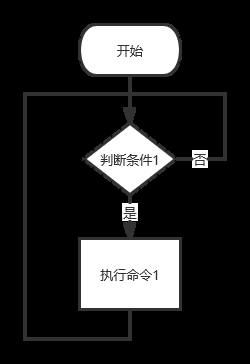

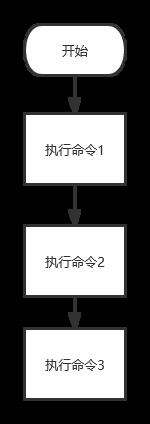

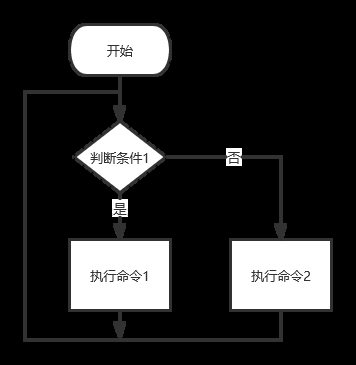

7.下列流程图中，没有选择结构语句的是？

A.

B.

C.

D.
